ExpressLRS Micro TX V2 Module 868Mhz + Récepteur SuperP 14 voies

Ensemble ExpressLRS Micro TX V2 Module 868Mhz + Récepteur SuperP 14 voies

Module d'émission Micro TX v2 ExpressLRS 868Mhz

Ce module d'émission 868Mhz au format "Micro" peut s'installer au dos de toute radiocommande équipée d'un emplacement au format "Micro" ou format Graupner.

Le système d'émission en 868Mhz avec le protocole ExpressLRS permet une transmission des signaux même à une certaine profondeur sous l'eau, contrairement aux radios 2.4Ghz. Nos essais ont montré une profondeur de commande d'environ 1.15m en eau chlorée, et un peu plus en eau douce. Ce système est donc une solution pour tout modéliste souhaitant piloter un sous-marin radiocommandé et ne possédant pas de radio FM.

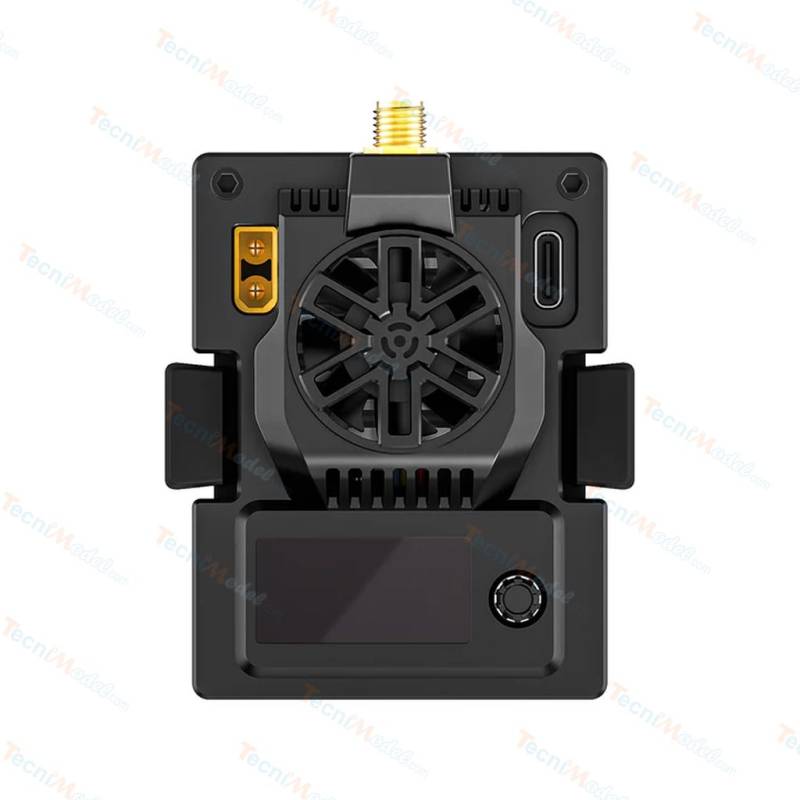

Ce module comporte un afficheur et un bouton "5D" de configuration des paramètres du module. Il comporte une prise XT30 pour une alimentation externe : Selon la puissance d'émission configurée, la consmmation électrique du module d'émission peut nécessiter de l'alimenter par une petite batterie 7.2-7.4v afin de limiter la consommation de la batterie principale de l'émetteur.

Une notice en français (réalisée par Tecnimodel) est fournie dans la boîte.

Ce module est une version 2 du module d'émission, avec plusieurs améliorations en termes de caractéristiques :

• Puissance d'émission améliorée.
• Vitesse de ventilateur augmentée.
• Composant d'émission amélioré.
• Plage de tension d'entrée augmentée (5-25v)

Récepteur 14 voies SuperP 866Mhz.

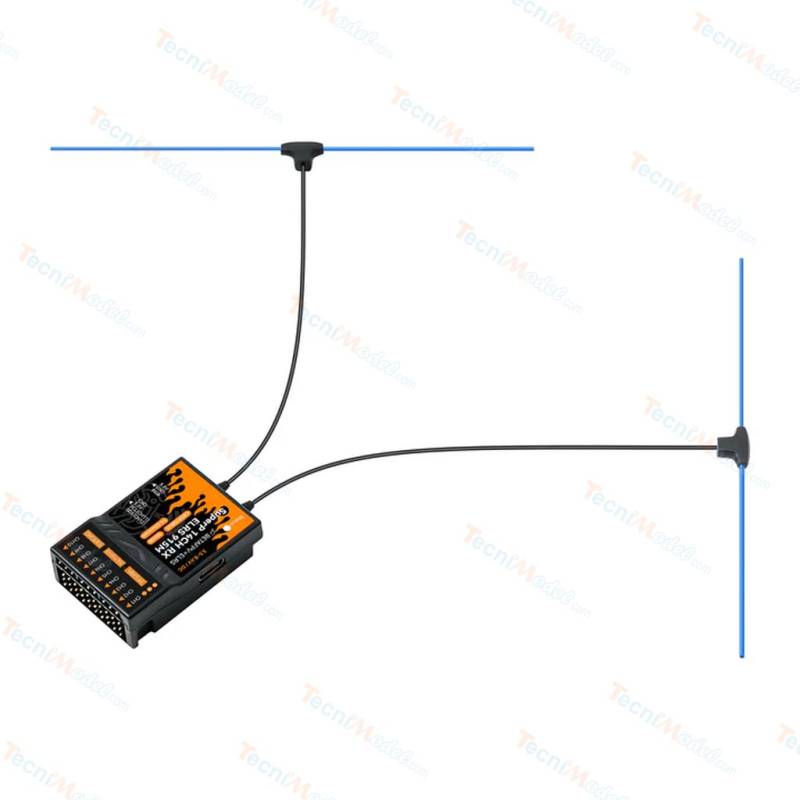

Ce récepteur ExpressLRS 868Mhz comporte 14 voies (14 sorties PWM). Il est équipé de deux antennes en forme de T qu'il convient de placer les plus éloignées et les plus perpendiculaires possible l'une par rapport à l'autre pour optimiser la réception.

Spécification du module émetteur :

• BETAFPV Micro TX V2 Module | ELRS 868MHz
• Poids : 54.8g
• Couleur : Black
• Connecteur d'antenne : SMA-KE
• Puissance RF : 10mW/25mW/50mW/100mW/250mW/500mW/1000mW/2000mW
• Débit de paquets : 25Hz/50Hz/100Hz/100Hz Full/200Hz/D50
• Bande de fréquence : 868MHz EU
• Tension d'entrée : 7V~13V DC
• Courant nominal : 10V, 1A@2000mW, 200Hz, 1:128
• Port USB : Type-C
• Tension du ventilateur : 5V
• Version du firmware par défaut : ExpressLRS V3.4.3
• Connecteur d'alimentation supplémentaire : XT30
• Dimensions du module (dimensions d'insertion) : Longueur : 59.6mm, Largeur : 44mm

Spécification du récepteur :

• BETAFPV SuperP 14CH Diversity Receiver | ELRS 868MHz
• MCU : ESP32 Pico D4 + 2*SX1276 (868MHz）
• Puissance de télémétrie : 17dBm/50mW
• Bandes de fréquences : 868Mhz EU
• Courant nominal : 140mA@5V
• Poids : 15.8g
• Version du micrologiciel par défaut : ExpressLRS V3.3.0
• Protocole de sortie série : PWM, CRSF ou SBUS
• Antenne : 2* IPEX MHF 1 Antenne
• Taille : 46.9mm*32.7mm*14.6mm
• Plage de détection de tension : 1~6S
• Tension d'entrée : 3.5V~8.4V DC
• Nombre de canaux PWM : 14 canaux
• Type de modèle RC adapté : Multirotors, avions, hélicoptères, voitures RC, bateaux RC, sous-marins RC, etc...

Compatibilité avec les radiocommandes :

Ce module d'émission peut s'installer sur une radiocommande comportant un emplacement pour module d'émission au format "Micro", comme par exemple, les radios Fr-Sky X9D et Fr-Sky QX7.

La radiocommande doit permettre de communiquer avec le module d'émission avec le protocole CRSF. La configuration du module se fait de préférence à l'aide d'un script LUA.
