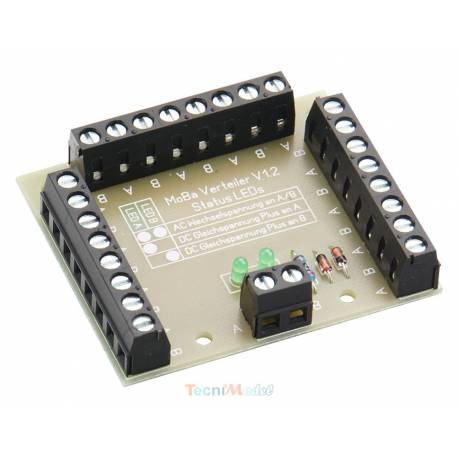

Platine de distribution électrique 13 pôles

Donau DM425

Les borniers à vis de haute qualité permettent un raccordement facile des modules électroniques.

Tous les points de serrage marqués "A" sont reliés entre eux, tout comme tous les points marqués "B". Une borne "B" se trouve à côté de chaque borne "A", ce qui permet de raccorder les modules de manière claire et ordonnée.

Grâce aux LED d'état, vous pouvez voir à tout moment sur l'installation si une tension est présente ou non sur la platine, sans avoir à la contrôler avec un appareil extérieur.

Si les deux LED sont allumées, une tension alternative est présente sur "A" et "B".
Si seule la LED verte est allumée, une tension continue est présente avec le plus sur "A" et le moins sur "B".
Si seule la LED jaune est allumée, une tension continue est présente avec le plus sur "B" et le moins sur "A".

Informations techniques :

• 26 points de raccordement : 13x "A" et 13x "B"
• LED d'état
• Courant admissible sur une borne : 6A max.
• Courant total admissible sur la platine : 8A max.
• Tension maximale : 30V AC/DC
• Section des fils acceptés par les borniers : 1,5mm² max
• Dimensions approximatives (L x l x H) : 60mm x 52mm x 13mm
• 4 perçages Ø3mm pour la fixation de la platine
