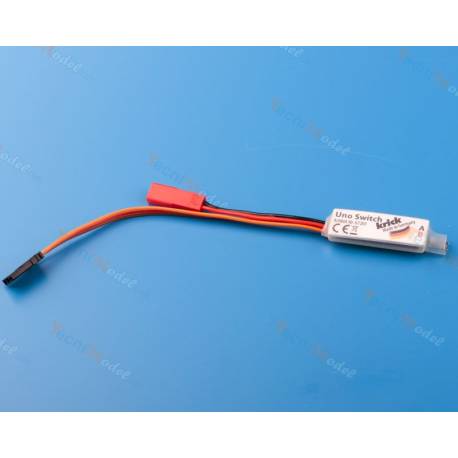

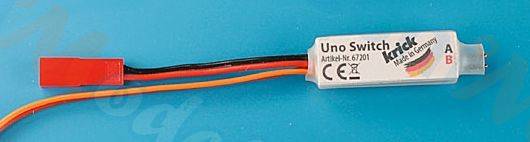

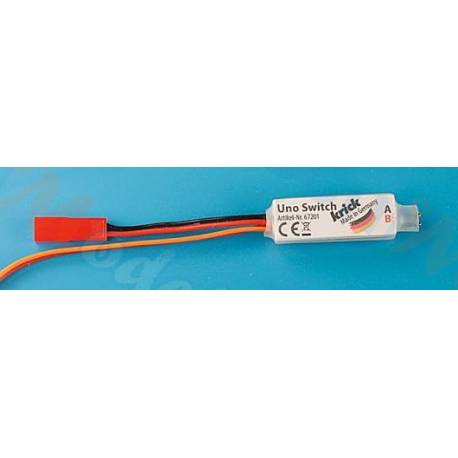

Module de commutation UNO SWITCH 1 sortie

KRICK 67201

Le module de commutation UNO SWITCH est conçu pour le pilotage de lampes, moteurs, pompes à eau, LEDs ou autre, ayant une consommation de courant maxi de 5A/sortie.

Le module de commutation est directement branché sur une sortie du récepteur. Le pilotage se fait au travers d’un canal proportionnel ou d'un interrupteur de la radiocommande. Ainsi, chaque canal libre de l'émetteur peut être utilisé pour commuter des fonctions dans le modèle. Pour cela, il sera branché sur la sortie correspondante du récepteur.

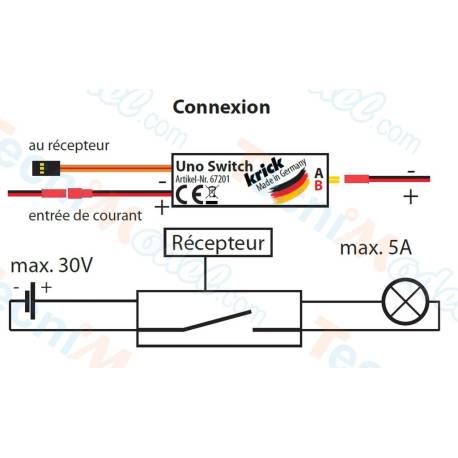

La source d'alimentation à commuter sera branchée sur le connecteur BEC rouge. Les consommateurs (leds, ampoules, moteurs, ...) seront branchés sur la fiche de sortie et seront alimentés par la source de tension extérieure (attention à la polarité lors du branchement).

Le module est câblé et prêt à être utilisé : il suffit de raccorder une source d'alimentation (30 volts maximum) et les consommateurs en sortie.

Le module de commutation électronique UNO SWITCH est entièrement fabriquée en Allemagne.

Fonctionnement :

En actionnant une fois le manche de la radiocommande ou l'interrupteur, la sortie est activée et alimentée en courant jusqu'à ce qu'un nouvel actionnement du manche/interrupteur désactive la sortie.

Caractéristiques :

• Fonctions de commutation : 1 sortie
• Courant de commutation maximal : 5A
• Tension de commutation maximale : 30V
• Tension de service (récepteur) : 4,8 à 9V
• Dimensions env : 40x12mm
• Poids : 5g

Cordon de raccordement BEC correspondant, voir "accessoires" sur cette page.

• Connecteur d'alimentation du module Uno-Switch : Bec femelle
• Connecteur nécessaire pour le raccordement de la sortie : Bec mâle.
