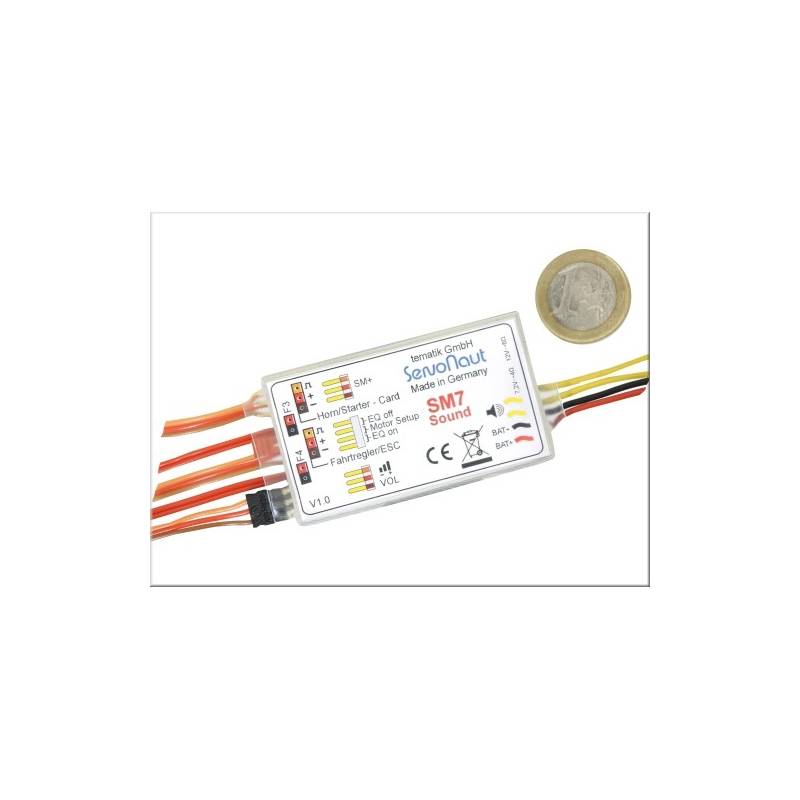

Module de sonorisation SM7 Servonaut

Ref Servonaut: SM7

Module son spécial pour camions radiocommandés.
Le successeur du module son SMX bien connu, avec des échantillonnages sonores entièrement nouveaux.

Le module son SM7 Servonaut comporte 5 sonorités de motorisations de camion, dont l'échantillonnage est complètement nouveau pour encore améliorer le rendu sonore de fonctionnement. L'adaptation a la conduite du modèle a été encore améliorée.
Le module son propose 5 sons de moteurs et 5 sons de klaxons et une adaptation des sons à la conduite du modèle (accélération / décélération)
Le module inclut les sons de turbo, d'air comprimé, d'avertisseur de recul (seulement avec variateur Servonaut) et des sons de boîte de vitesse (avec variateur K40)
Les sons annexes, démarrage, klaxon, sirène bi-ton, sont activables par une voie classique, un interrupteur ou un module multiswitch.
Il est possible de connecter une entrée auxiliaire sur un moteur de levage pour simuler l'accélération du régime moteur lors du levage d'une benne (seulement si le moteur de levage est connecté à la même batterie que le SM7).

5 sonorités de moteurs :

• V8 Scania
• MAN 6 cylindres en ligne
• DAF 6 cylindres
• Scania 6 cylindres en ligne
• Actros V6

Bruitages additionnels disponibles :

• Klaxon
• Bruits d'air comprimé
• Bruits de turbo
• Avertisseur de marche arrière (uniquement avec variateur Servonaut)

Commande du bruitage de démarrage moteur et du klaxon par une voie de radiocommande ou par un module commutateur (type Robbe Multi ou CTI PS4, etc..)

Une commande additionnelle par module commutateur (type Robbe Multi ou CTI PS4, etc..) permet la commande d'un klaxon bi-tons et la commande du régime d'entraînement de prise de force.

Toutes les fonctions peuvent aussi être commandées via un module Multi (type robbe Multiswitch).

Réglage du volume par un petit potentiomètre.
Alimentation : 7.2v à 12v
Dimensions : 65 mm x 35 mm x 12 mm

Haut-parleur nécessaire:

• En 7.2v : haut-parleur 4 Ohms, 9w mini (voir la rubrique haut-parleurs)
• En 12v : haut-parleur 8 Ohms, 10w mini (voir la rubrique haut-parleurs)

Choix du son moteur par un cavalier sur le module SM7

Réglages disponibles par la carte de programmation Servonaut CARD (disponible séparément):

• 5 sons de klaxons au choix
• 5 sons de moteur (réglable aussi par un cavalier sur le SM7)
• Niveau sonore du sifflement de turbo
• Niveau sonore de l'avertisseur de recul
• Niveau sonore des bruits d'air

Remarque : dans le cadre de l'utilisation d'un variateur autre que Servonaut, ou avec l'adjonction d'un module AIR4, un cordon en Y est nécessaire.

Notice et schémas de câblage en Français traduits et fournis par Tecnimodel.

Matériel requis séparément (non fourni)

• Haut-parleur de 4 Ohms requis pour une alimentation en 7.2v
• Haut-parleur de 8 Ohms requis pour une alimentation en 12v
• Cordon en Y avec prises type JR/Graupner si le module son SM7 est utilisé avec un variateur de vitesse non Servonaut
