ServoSteller MultiPoint (MP)

Module de commande pour piloter, depuis un module de commutation externe type CTI PS4 ou un interrupteur physique, 3 positions préprogrammées d'un servo ou d'un variateur, ou 2 positions préprogrammées et une position variable proportionnellement.

Fonction :

Contrôler 3 positions différentes d'un servo ou d'un variateur grâce à seulement 2 commutations négatives.

Aucun changement n'est nécessaire dans l'émetteur pour cela !

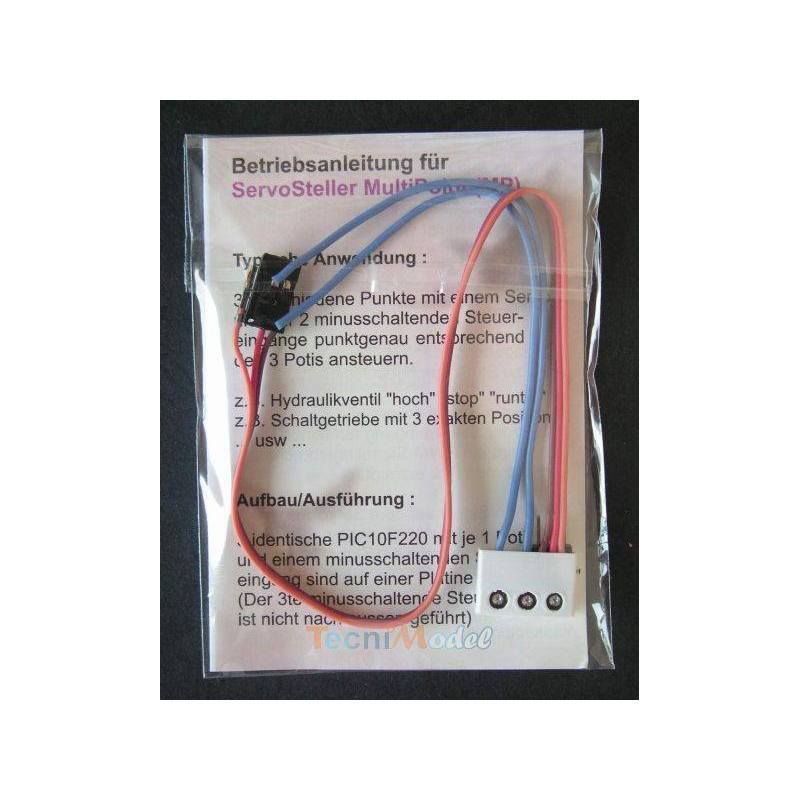

Le module comporte un cordon servo et 2 fils bleu. Lorsque le module est sous tension et qu'un fil bleu est relié au - de la batterie (par l'intermédiaire d'un module de commutation type CTI PS4* ou Servonaut MM4/ML4/LA10 ou un interrupteur physique), le servo relié au module se place dans une position définie précédemment, et réglée par le potentiomètre correspondant.

Exemples d'utilisations possibles :

• Distributeur hydraulique : "ouverture", "fermeture", "ouverture sens inverse"
• Boîte de vitesses avec 3 positions
• Fonction accessoire pilotée par un variateur : "montée", "stop", "descente"

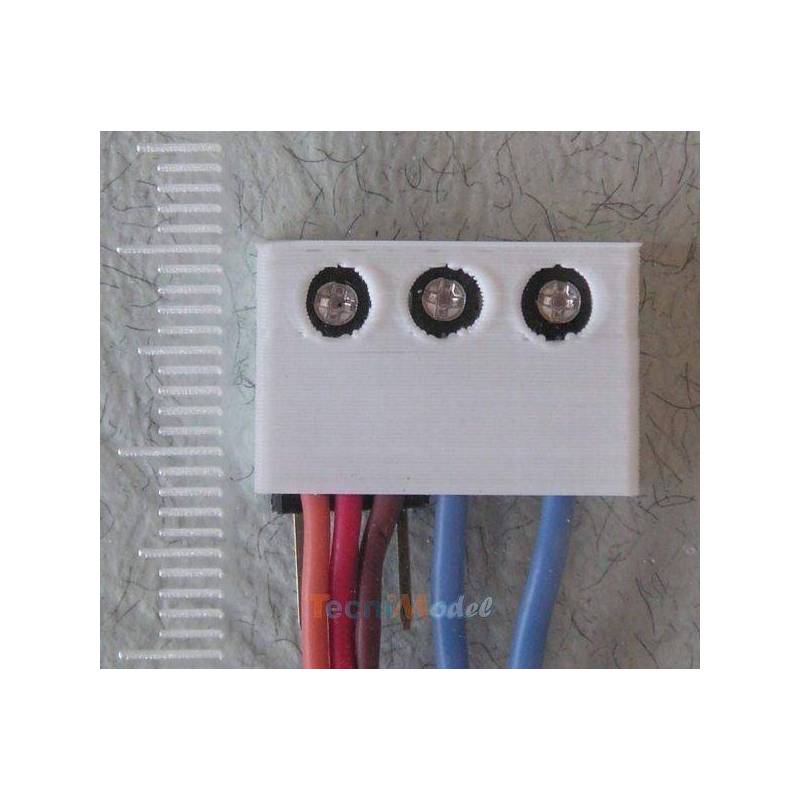

Le réglage de la position se fait par 3 potentiomètres distincts présents sur le module. Comment le régler :

• Le potentiomètre de droite gère la position du servo lorsque le fil bleu de droite est alimenté
• Le potentiomètre du milieu gère la position du servo lorsque le fil bleu de gauche est alimenté
• Le potentiomètre de gauche gère la position du servo lorsqu'aucun des 2 fils n'est alimenté

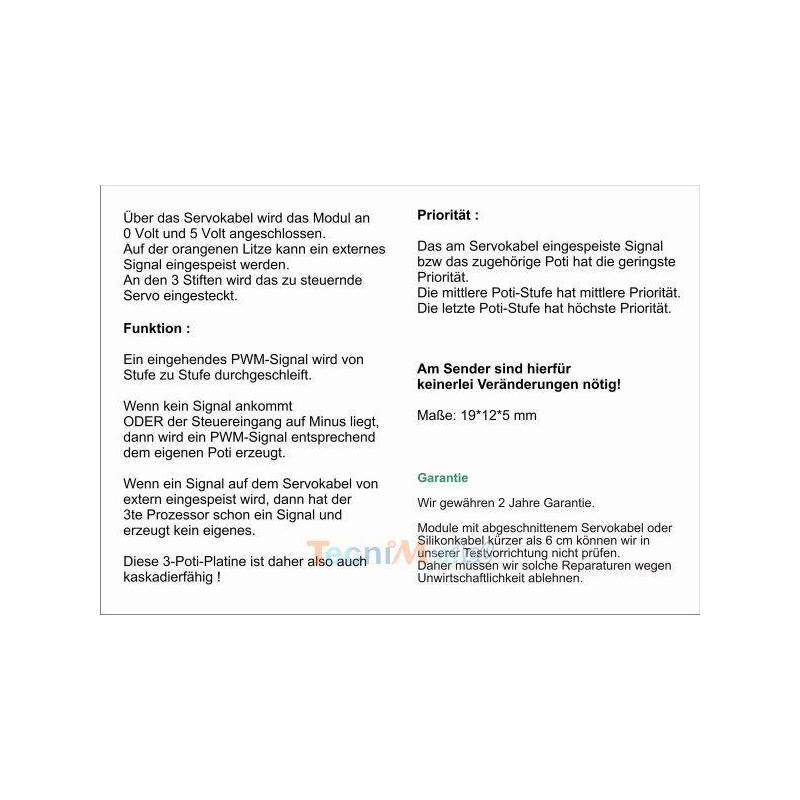

Priorité de fonctionnement : Le potentiomètre de gauche est la position par défaut. Le potentiomètre du milieu a la priorité sur le potentiomètre de gauche, et le potentiomètre de droite a la priorité sur les 2 potentiomètres.

Si le module est branché sur le récepteur et que le fil orange du signal a été réinséré dans la prise, alors le module ne force plus que 2 positions (celles gérées par les fils bleus), et laisse passer le signal PWM provenant du récepteur. Le fonctionnement du servo ou du variateur connecté est donc parfaitement proportionnel.

Ce module peut être intéressant dans le cas d'une remorque autonome où des fonctions comme le levage de la benne, le relevage des rampes ou des béquilles sont pilotées par une liaison sans fil depuis le camion, et que l'on souhaite activer la fonction, par un interrupteur physique présent sur la remorque, sans que le camion soit présent.

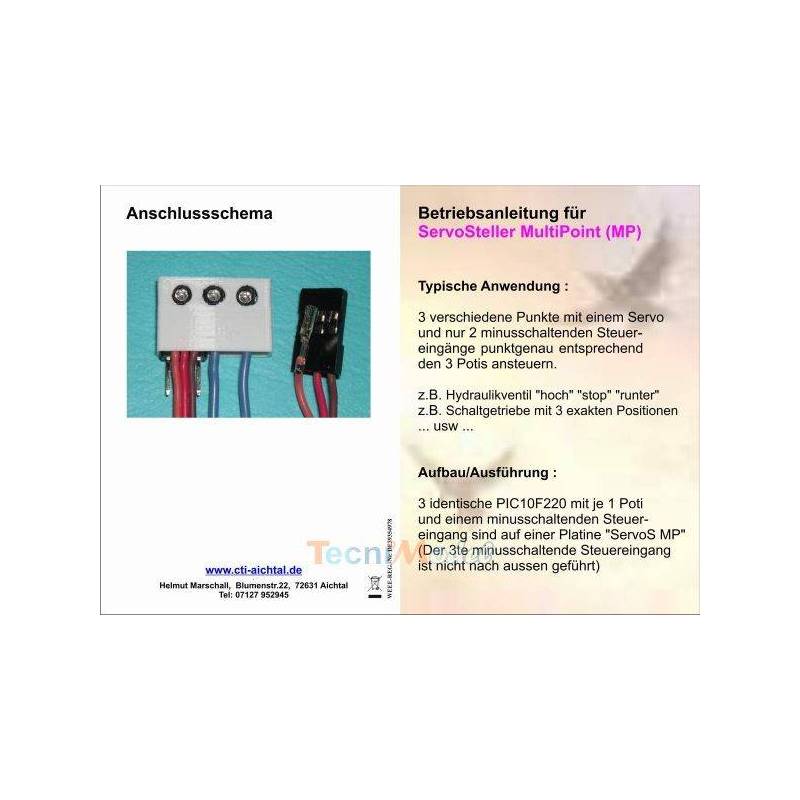

Le module est connecté au récepteur via une prise servo.

Le servo ou le variateur à piloter est connecté à la prise à 3 broches située sous le cordon à 3 fils allant au récepteur.

Caractéristiques :

• Tension d'alimentation : 4,8V à 6V
• Dimensions du module : 19x12x5mm

Les modules dont le câble allant au récepteur est modifié ou ceux dont les câbles bleus auront été raccourcis à une longueur inférieure à 6cm ne disposeront plus de garantie.
