Servo linéaire HiTEC HLS12 30mm 50:1
HITEC 1-02453
La gamme d'actionneurs linéaires HiTEC HLS12 offre des mouvements linéaires précis dans un format compact.
Ces vérins sont commandés via une interface PWM traditionnelle, compatible avec les radiocommandes courantes, permettant une intégration facile dans les systèmes existants. Le mouvement linéaire en poussée et en traction peut ainsi être positionné avec précision sur toute la course, de la position complètement rentrée à la position complètement sortie.
À l'intérieur, un moteur à balais Coreless associé à un réducteur métallique robuste et à une électronique numérique programmable 32 bits assure une transmission de puissance fiable ainsi qu'un démarrage en douceur.
La large plage de tension de fonctionnement de 4V à 8,4V simplifie l'alimentation dans les systèmes mobiles.
Caractéristiques :
- Moteur Coreless avec réducteur robuste
- Vis Ø5mm
- Tension de fonctionnement : de 4V à 8,4V
- Tension nominale : 7,4V
- Consommation à vide : 130mA
- Consommation au blocage : 620mA
- Plage de température de fonctionnement : -10°C à +50°C
- Prise : Graupner/JR
- Longueur du câble : 160mm
- Section du câble : 24AWG
- Protection : IP4X
| Plage de tension | 4V à 8,4V | |||||||||||
| Tension nominale | 7,4V | |||||||||||
| Réduction | 50:1 | 100:1 | 210:1 | 380:1 | ||||||||
| Vitesse à vide | 30,9mm/s | 16,1mm/s | 7,5mm/s | 4,1mm/s | ||||||||
| Consommation à vide | 130mA | |||||||||||
| Caractéristiques de charge | Charge (kgf) | Vitesse (mm/s) | Conso (mA) | Charge (kgf) | Vitesse (mm/s) | Conso (mA) | Charge (kgf) | Vitesse (mm/s) | Conso (mA) | Charge (kgf) | Vitesse (mm/s) | Conso (mA) |
| Point d'efficacité maximale | 1,2 | 23,5 | 250 | 2,1 | 12,7 | 250 | 4,4 | 5,6 | 250 | 8 | 3,1 | 250 |
| Point de puissance maximale | 2,1 | 17,3 | 370 | 3,8 | 8,6 | 370 | 7,7 | 4 | 370 | 12,4 | 2,3 | 370 |
| Force maximale (levée) | 2,7 | 8,2 | 490 | 5,2 | 4 | 490 | 9,9 | 2,8 | 490 | 14,8 | 1,5 | 490 |
| Force au blocage | 3,1kgf | 6,2kgf | 12,4kgf | 22,2kgf | ||||||||
| Consommation au blocage | 620mA | |||||||||||
| Force statique maximale | 25,2kgf | |||||||||||

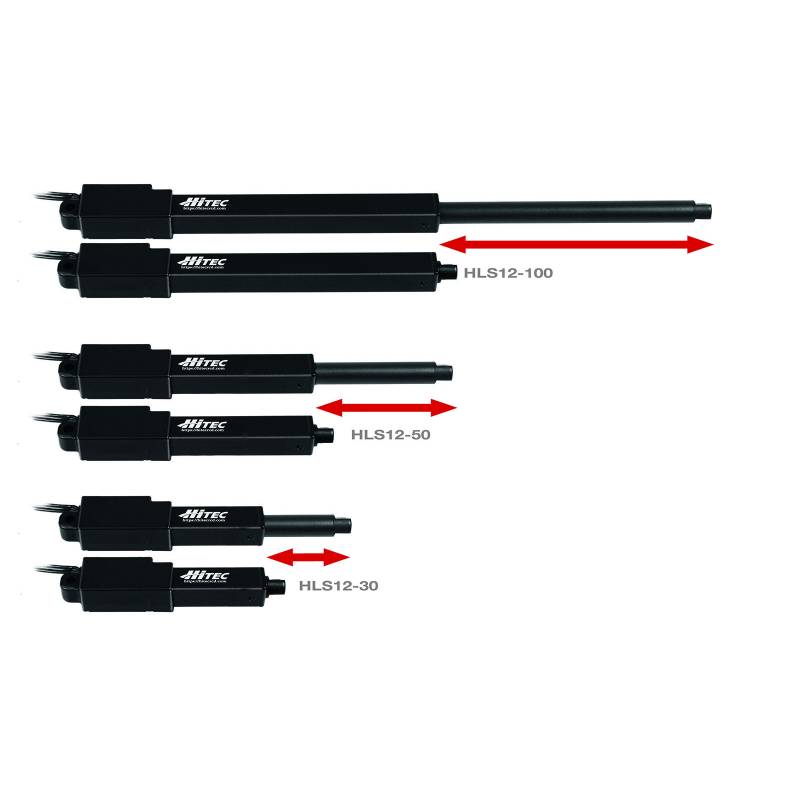

| Course | 30mm | 50mm | 100mm | |||||||||
| Répétabilité | ±0,2mm | ±0,3mm | ±0,5mm | |||||||||
| Charge latérale maximale (étendue) | 4,1kgf (40N) | 3kgf (30N) | 1,5kgf (15N) | |||||||||
| Dimensions générales | 82x15x18mm | 102x15x18mm | 152x15x18mm | |||||||||
| Poids | 34g | 40g | 56g | |||||||||

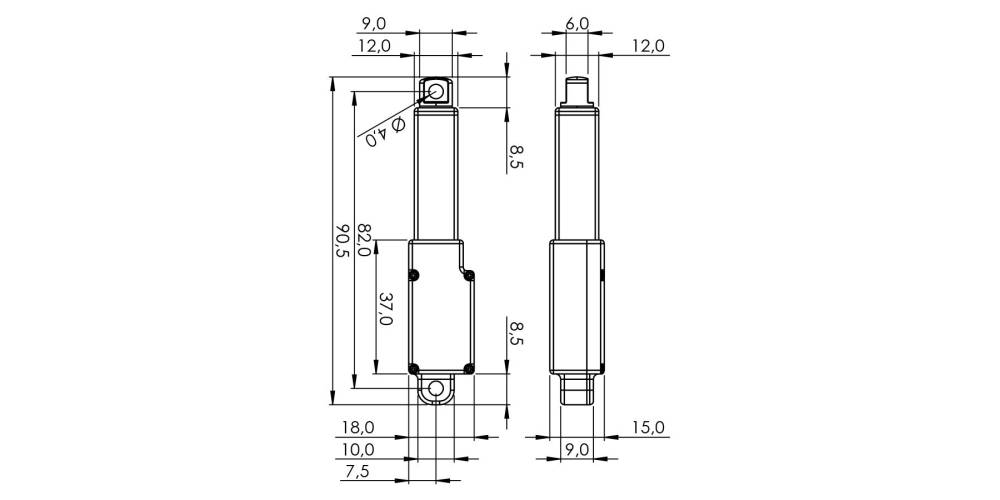

Dimensions :
| Longueur | 82-112mm |
|---|---|
| Tension (v) | 4V - 8,4V |
| Connecteur | Servo Graupner/JR |
| Course | 30mm |
| Réduction | 50:1 |
