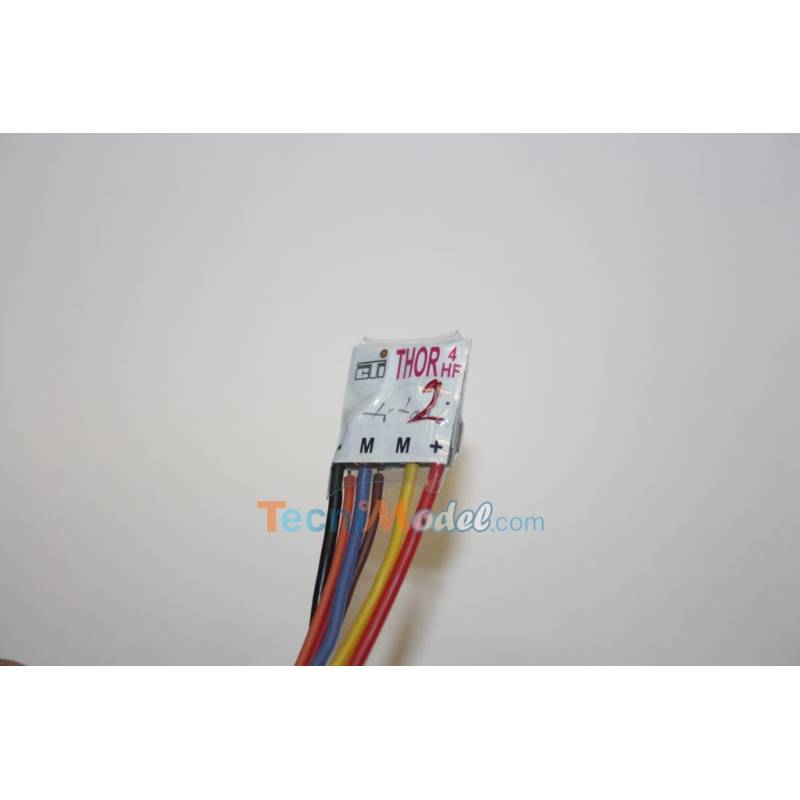

Module de commande Thor 4 HF Titan 2

CTI TITAN 2

NE CONVIENT PAS POUR LES VÉRINS TITAN SX

Le contrôleur de vérin THOR 4 HF Titan 2 permet le contrôle de 2 vérins électriques Titan installés en parallèle et couplés mécaniquement.

Il fonctionne sur le principe de la mesure de la consommation du vérin et assure l’arrêt moteur lorsque le vérin est en fin de course, par détection de l’augmentation de la consommation à cet instant.

Ce module est conçu exclusivement pour la commande de deux vérins Titan montés mécaniquement en double (par exemple levage d'un bras de chargeur).

Alimentation : Accu Lipo 3S (11.1v) ou Nimh 10 éléments (12v)

Système BEC: Le THOR 4 HF Titan comporte une alimentation BEC pour le récepteur (sortie 5v). Cependant, il ne doit pas être utilisé pour alimenter des servomoteurs car cela pourrait affecter la mesure de courant du module et gêner le fonctionnement du vérin. Dans ce cas, déconnecter le fil rouge qui relie le module au récepteur.

Garantie: Garantie 6 mois - Ne pas raccourcir les fils de moins de 8 cm.

Protéger le module de la poussière, de la saleté et de l’humidité.

Toute utilisation autre que pour un vérin électrique Titan, dans le cadre du modélisme, est interdit et annule la garantie.

Connexion: Connecter le fil jaune du contrôleur au fil jaune du vérin et le fil bleu du contrôleur au fil bleu du vérin.

Connecter le fil rouge au « plus » de l’accu et le fil noir au « moins » de l ’accu.

Connecter le cordon de trois fils (jaune/rouge/marron) au récepteur.

De préférence, déconnecter le fil rouge qui relie le module au récepteur.
