Récepteur infrarouge AM6 Servonaut avec gestion d'essieu(x) directionnel(s)

Récepteur infrarouge AM6 Servonaut avec gestion d'essieu(x) directionnel(s)

Fabriqué par Servonaut

Récepteur infrarouge pour la commande à distance sans fil d'une remorque en liaison avec les émetteurs AIR4, AIRU, LA6 et LA10 de Servonaut. Inclut une électronique pour la gestion d'essieu(x) directionnel(s) et de ré-émission infrarouge directe pour les ensembles à plusieurs remorques (road-train) ou les remorques en plusieurs parties comme les porte-engins à col de cygne déboitable.

Le module AM6 peut être employé universellement pour transmettre sans fil des signaux de connexion et de servo à travers un signal infrarouge. Spécialement dans le modélisme camion, il permet un pilotage des feux des remorques et semi-remorques conformément aux véhicules réels.

Le module AM6 est utilisable avec les différents émetteurs infrarouges de Servonaut AIR4, AIRU, LA6 et LA10. Pour une utilisation avec les MFC-01 et MFC-03 de Tamiya, il faut utiliser l’émetteur AIR-U.

La remorque doit être équipée de sa propre batterie et optionnellement d'une cheville ouvrière adaptée à l'installation infrarouge (voir onglet "accessoires" ci-dessous).

Attention : l'installation de leds implique l'utilisation de résistances !

Notice et schéma de câblage en Français (traduction réalisée par TecniModel)

Configuration « Road-Train » ou remorque en plusieurs parties :

L'émetteur infrarouge intégré permet de transmettre tous les signaux à un autre module, par exemple en configuration road-train ou comme module primaire à l'avant d'une semi-remorque surbaissée à col de cygne. Si un potentiomètre est connecté à l'AM6, sa valeur est transmise par infrarouge aux modules suivants.

Caractéristiques :

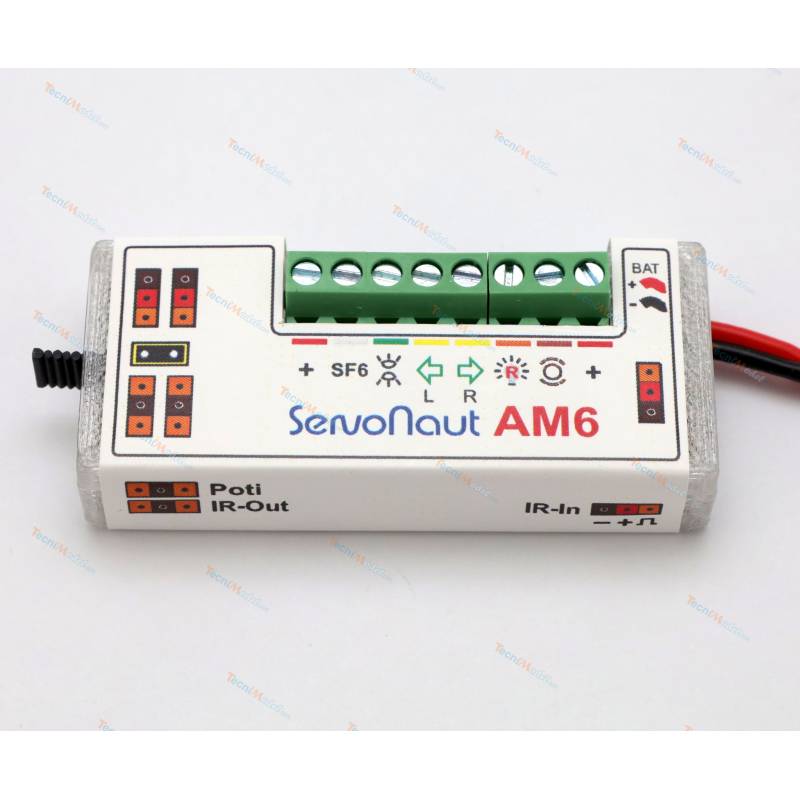

• Électronique de remorque universelle avec 6 sorties de commutation et récepteur infrarouge intégré
• Convient à tous les modules Servonaut avec émetteur infrarouge, par exemple LA10, LA6, AIR4, AIRU

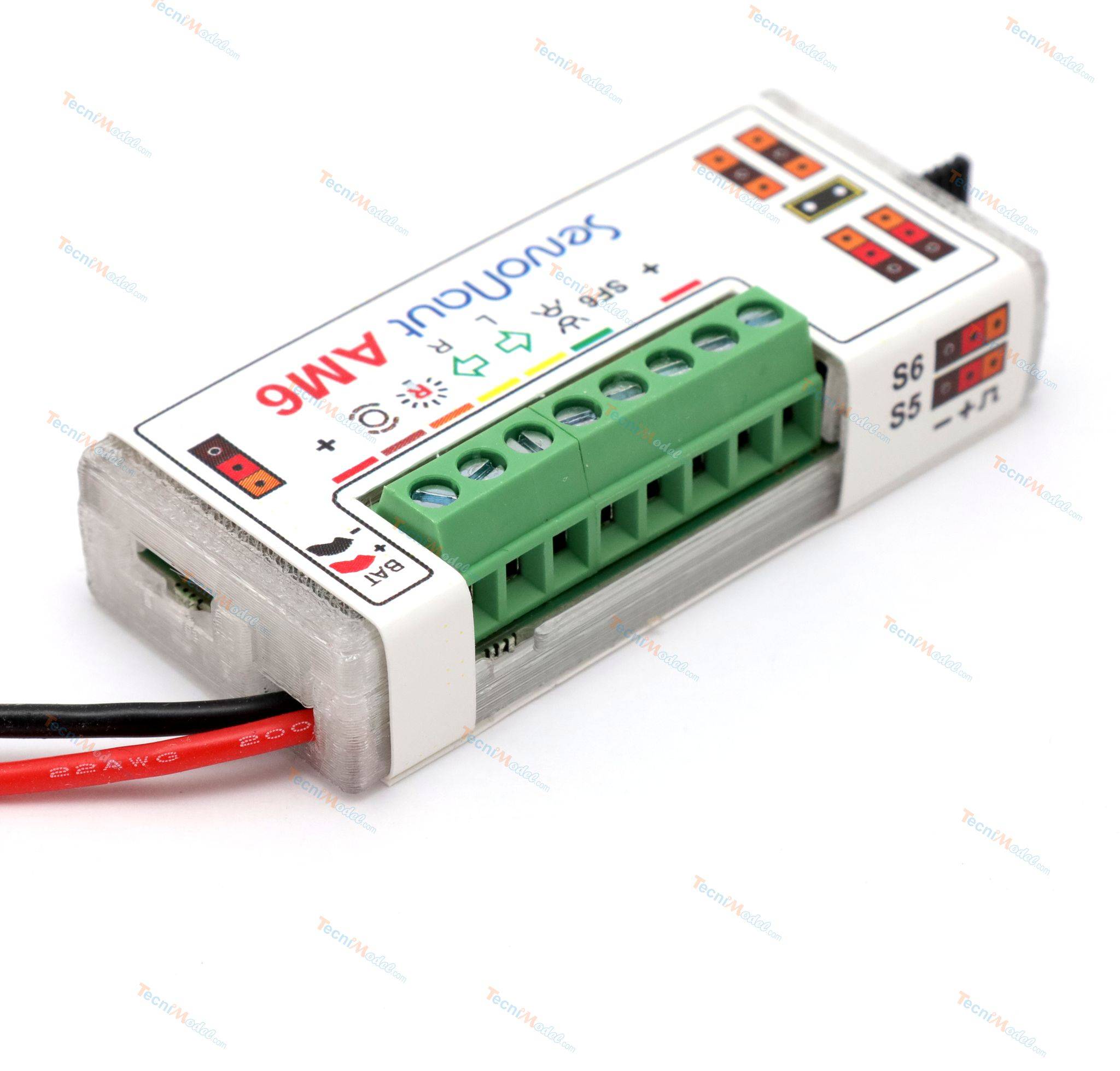

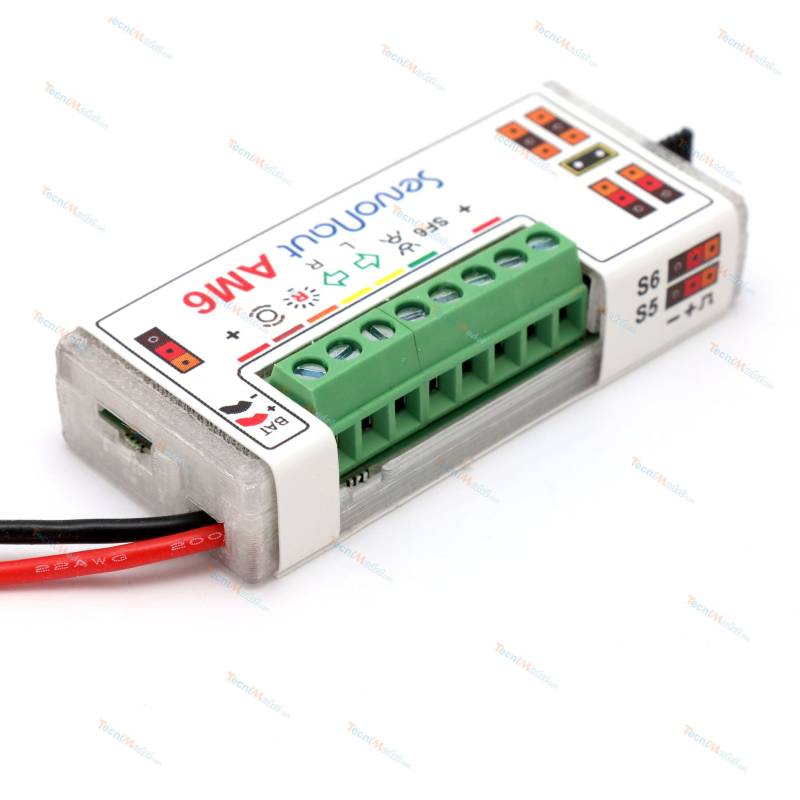

• Raccordement simple, toutes les fonctions de commutation sont connectées sur des borniers à vis
• Fonctions d'éclairage avec la simulation d’ampoule à incandescence habituelle chez Servonaut
• Feux de position et de stop ainsi que feux de recul
• Clignotants gauche/droite et feux de détresse
• Une sortie additionnelle (par exemple pour les feux de brouillard arrière ou un gyrophare)
• Selon le module émetteur utilisé, 1 à 2 sorties servo proportionnelles
• Module d’émission infrarouge intégré pour utilisation en configuration road-train
• Une entrée de potentiomètre pour enregistrer un angle de braquage, par l’intermédiaire du système Pistenking par exemple

Caractéristiques techniques :

• 6 Sorties 700mA résistantes aux courts-circuits et aux surcharges, adaptées aux ampoules, aux platines d'éclairage et aux leds équipées de résistances (ex. Servonaut LEDSET)
• Alimentation : de 7,2V à 14,4V (NiMh ou LiPo / Li-Ion)
• Alimentation servo : SBEC 5V/3A
• Dimensions : environ 55x25x13mm
• IR-SET avec diode d’émission et cordon patch disponibles comme accessoires (pour la fonction road-train)

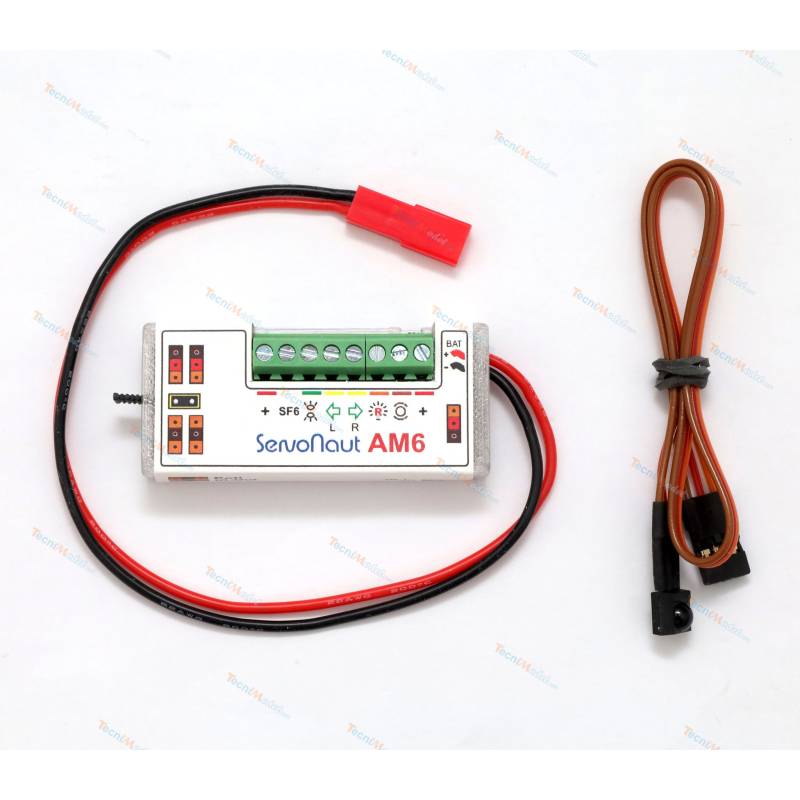

Contenu de la livraison :

• 1 Module de réception AM6
• 1 Diode de réception infrarouge

Astuce : Au moyen du commutateur 2x4 voies CTI réf : ACCTIWAHLSCHAL4, il est possible de dédoubler les sorties proportionnelles "Servo 5" et "Servo 6" pour gagner en nombre de fonctions sur la remorque. La commutation se fait au moyen de la borne "SF6" du AM6.
