Mini module feux et clignotants Servonaut

Servonaut UL4

Le mini module d’éclairage UL4 a été développé pour les modèles de petite taille.

Il fourni 4 sorties dont le courant est régulé à 20mA, pour la commande sans résistance des clignotants, feux de détresse, feux de position et feux de route.

C’est le module idéal pour un câblage simple en complément du petit variateur Servonaut S10, qui comporte déjà les feux de stop et les feux de recul.

Les clignotants sont commandés manuellement (ne sont pas couplés à la direction) ce qui permet un fonctionnement plus réaliste.

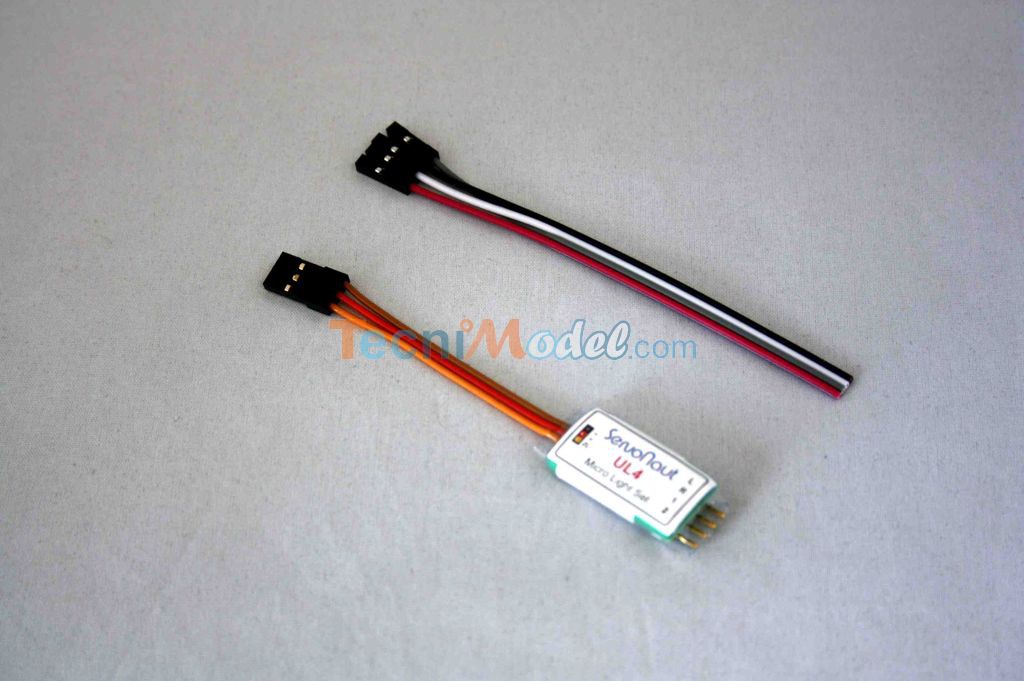

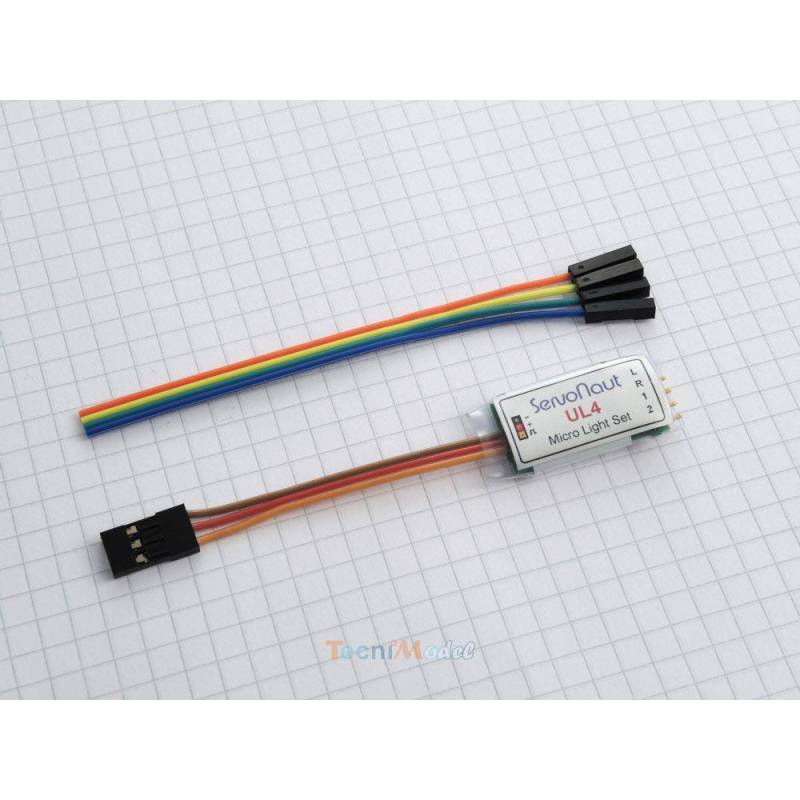

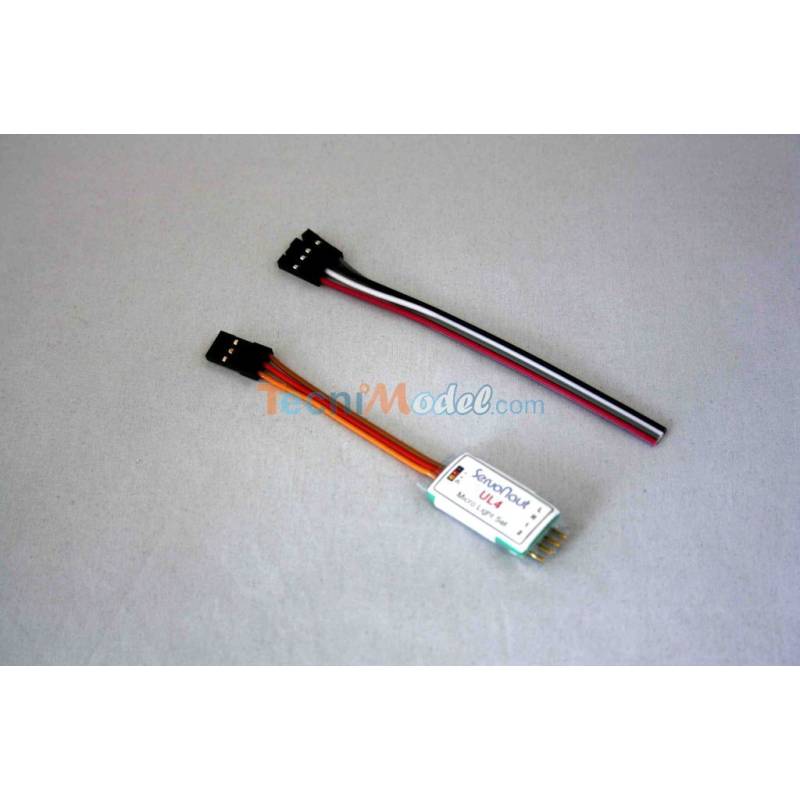

Livré avec un jeu de câbles.

Ce module est indépendant, mais complémentaire aux Servonaut UAL, UM4 et S10, qui proposent des fonctions d'éclairages ne nécessitant pas de résistances.

 Sorties disponibles :

• Clignotant gauche (L)
• Clignotant droit (R)
• Feu 1
• Feu 2

Le module permet aussi d'avoir les warnings. Les sorties feux 1 et 2 permettent de commander deux jeux de feux différents au choix de l'installateur (par exemple veilleuses et codes, ou codes et phares).

Caractéristiques :

• Tension de fonctionnement : 5v à 12v
• Tension du récepteur : 4,8 à 6v
• Fonctionnalités :
  • Clignotants et feux de détresse
  • Feux de position
  • Feux de croisement
• 4 sorties de 20 mA chacune
• Commande par voie proportionnelle ou inter 3 positions
• Type de connexion au récepteur : prise standard type JR
• Pour systèmes à impulsions positives
• Type d’impulsions : 1 à 2ms de 40 à 60 Hz
• Plage de température : 0 à 40 °c

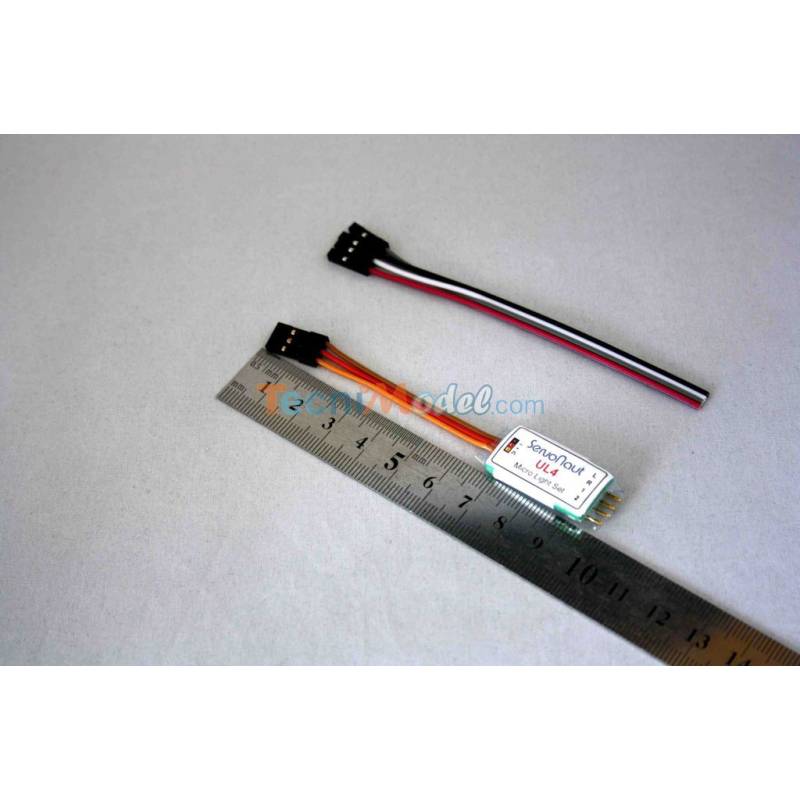

• Dimensions : 35x17x8mm
• Connecteur au récepteur: type UNI (universel) / Graupner / JR

Cette série de modules n'est pas conçue pour l'utilisation de platines de leds. Si vous souhaitez utiliser des platines, préférez plutôt le module d'éclairage ML4.
