Mini module lumière Servonaut

Servonaut UM4

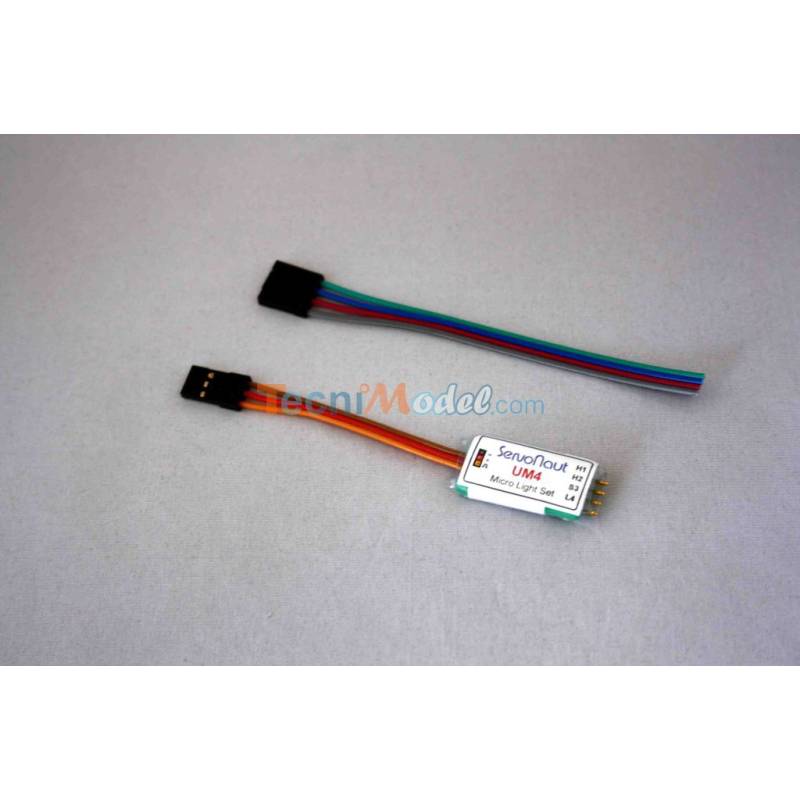

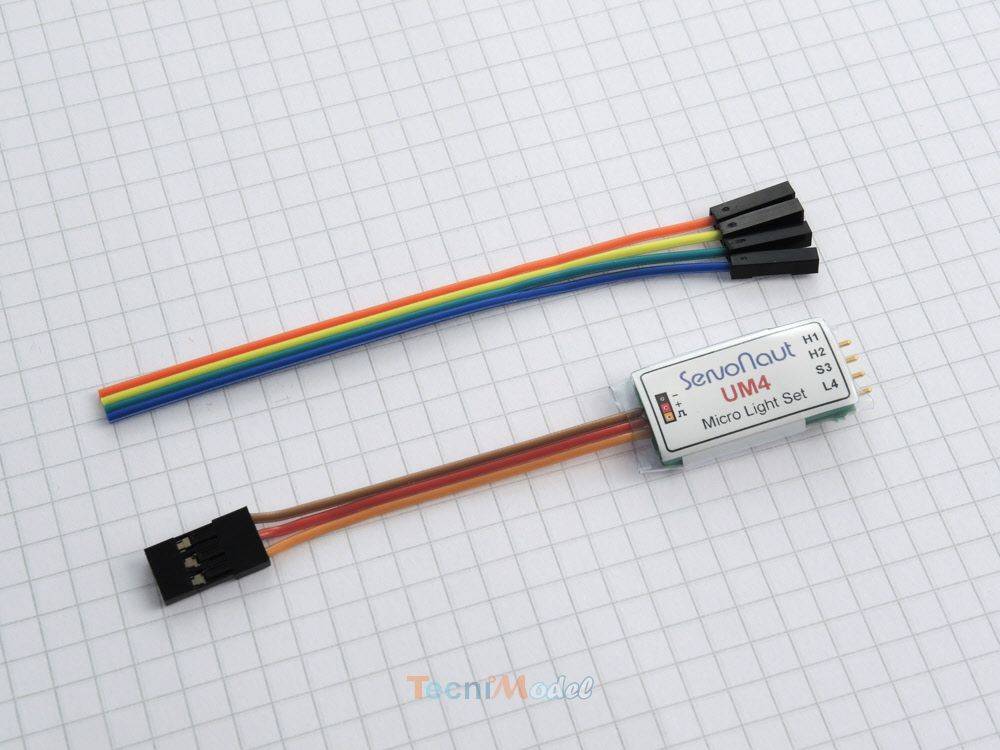

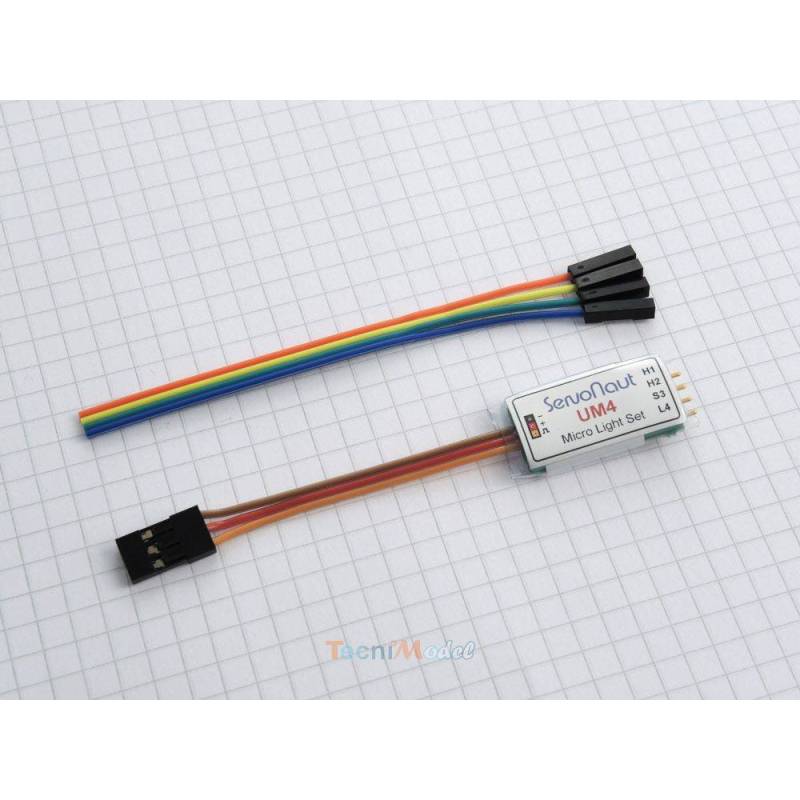

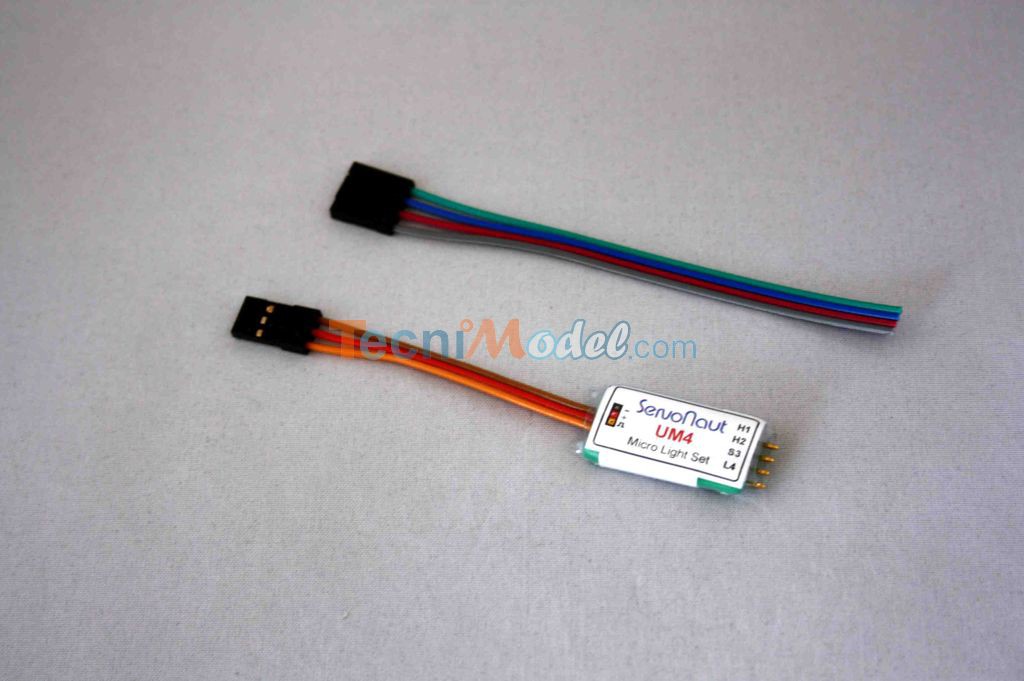

Le mini module d’éclairage UM4 a été développé pour les modèles de petite taille.

Il fourni 4 sorties dont le courant est régulé à 20mA, pour la commande sans résistances de fonctions d'éclairage (phares / projecteurs / gyrophares ...).

Les bornes H1 et H2 sont destinées à des feux longue portée, et comportent une fonction appel de phare.

Livré avec un jeu de câbles.

Ce module est indépendant, mais complémentaire aux Servonaut UAL, UL4 et S10, qui proposent des fonctions d'éclairages ne nécessitant pas de résistances.

 Sorties disponibles :

• Feux longue portée (H1 et H2) avec fonction appel de phare
• Feu 1
• Feu 2

Le module permet aussi d'avoir les warnings. Les sorties feux 1 et 2 permettent de commander deux jeux de feux différents au choix de l'installateur (par exemple veilleuses et codes, ou codes et phares).

Caractéristiques :

• Tension de fonctionnement : 5v à 12v
• Tension du récepteur : 4,8 à 6v
• Fonctionnalités :
  • Feux longue portée (H1 et H2)
  • Feu 1
  • Feu 2
• 4 sorties de 20 mA chacune
• Commande par voie proportionnelle ou inter 3 positions
• Type de connexion au récepteur : prise standard type JR
• Pour systèmes à impulsions positives
• Type d’impulsions : 1 à 2ms de 40 à 60 Hz
• Plage de température : 0 à 40 °c
• Dimensions : 35x17x8mm
• Connecteur au récepteur: type UNI (universel) / Graupner / JR

Cette série de modules n'est pas conçue pour l'utilisation de platines de leds. Si vous souhaitez utiliser des platines, préférez plutôt le module d'éclairage MM4.
